35KV级油浸式电力变压器

35KV级油浸式电力变压器
  • 所属分类:产品中心

  • 点击次数:10
  • 发布日期:2019/6/17 9:32:59
详细介绍

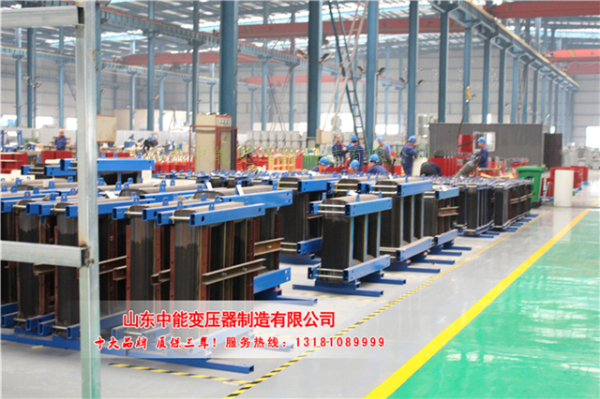

我厂生产的35KV油浸式变压器铁芯材料选用优质低损、晶粒取向冷轧武钢硅钢片,并在芯柱和铁轭上采用多阶斜搭接缝,装配时用均匀的压力压紧整个铁芯,变压器铁芯应不会由于运输和运行的振动而松动;铁心接地外引(经套管)用TMY-40×5铜母线引出到主变本体下侧的接地端,并且使用支柱瓷瓶支撑。

线圈: 内部绕组必须使用同一厂家、同一批次99.99%的无氧铜导线,线圈应在全波和截波冲击试验时电压有******的分布。制造厂应保证线圈平均温升和***热点温升不超过规定值。线圈应能耐受短路、过负荷而无局部过热,绕组和引线应充分紧固以形成坚固的装配,在运输时震动和在运行中发生短路而振动时,不发生相对位移。线圈在铁芯上的位置或布置应由制造厂提供布置结构图。有载调压采用独立调压线圈。35KV油浸式变压器应能承受运输的冲撞加速度无任何损坏。

三相油浸式三相油浸式变压器是用来改变交流电压大小的电气设备。它是根据电磁感应的原理,以相同的频率,在两个或更多的绕组之间,变换交流电压和电流而传输电能的静止电气设备。三相油浸式变压器主要有铁芯、绕组、分接开关、三相油浸式变压器油、油箱等组成,原理简单,技术复杂。三相油浸式变压器铁芯起导磁作用,只有导磁后,才能进行磁电转换。三相油浸式变压器绕组构成设备的内部电路、它与外界的电网直接相连,是三相油浸式变压器中***重要的部件,常把绕组比做三相油浸式变压器的“心脏”。绕组匝数的改变可以改变电压,当绕组与铁心套装在一起时,既绕组成三相油浸式变压器本身,又构成电磁感应系统,可得到所需的电压和电流。分接头的作用是调整电压,方法是在其某一侧线圈上设置分接,以切除或增加一部分线匝,改变匝数,从而达到改变电压比的有级调整电压的方法。在分接抽头中,主分接的工作能力就是额定电压、额定电流和额定容量,其它分接的工作能力就是其它分接的绕组分接电压、电流和容量。

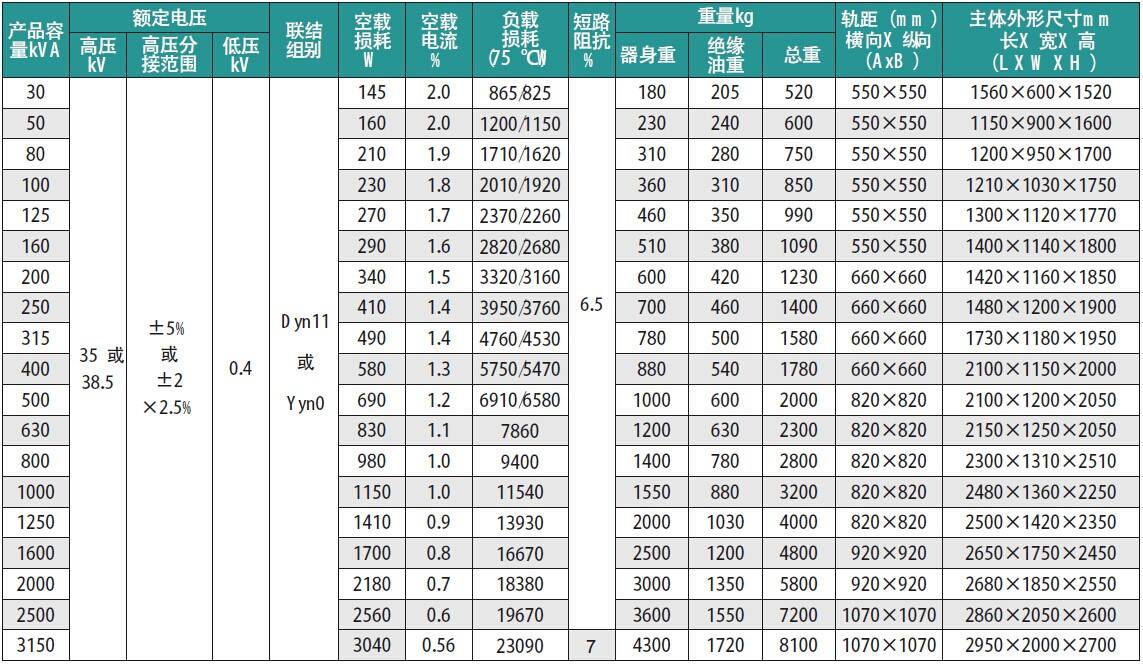

产品参数:


符合标准:

  GB1094.5-2003  电力变压器 承受短路能力

  GB/T6451-2008  油浸式电力变压器技术参数和要求

  GB1094.1-1996  电力变压器 总则

  GB1094.2-1996  电力变压器 温升

  GB1094.3-2003  电力变压器 绝缘水平和绝缘试验
