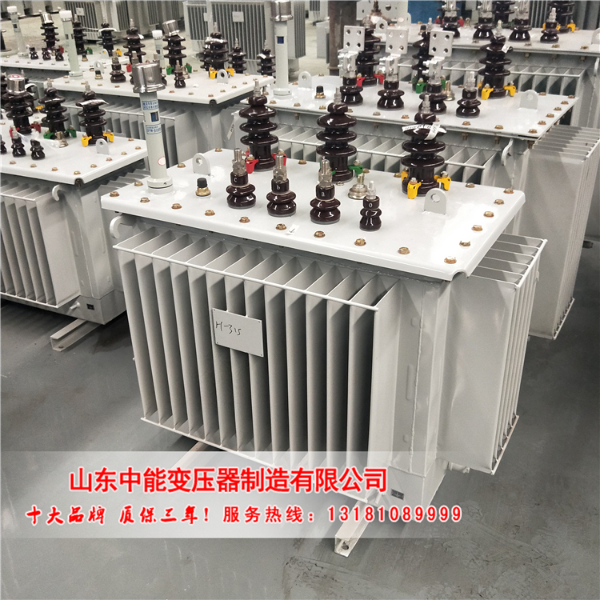

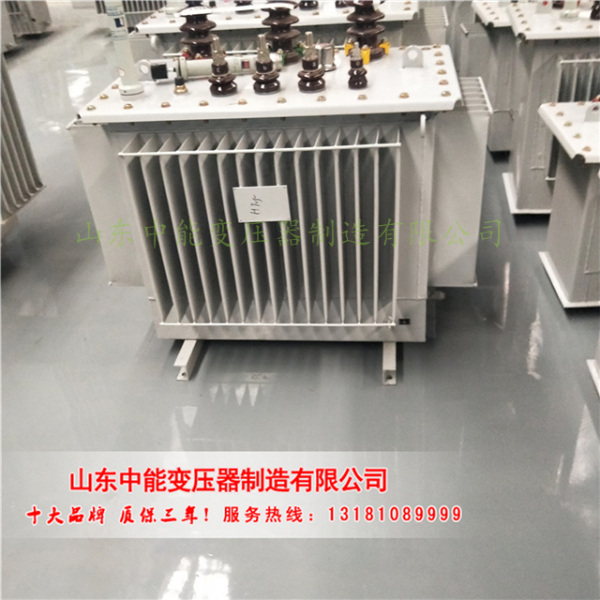

SH15-M非晶合金油浸式变压器

SH15-M非晶合金油浸式变压器
  • 所属分类:产品中心

  • 点击次数:7
  • 发布日期:2019/6/17 11:41:54
详细介绍


SH15密封式非晶合金电力变压器,该产品是充油密封型。原理同密封型电力变压器。非晶合金的基础元素是铁、镍、钴、硅、硼、碳等组成。是一种向同性的软磁材料,磁化功率小,不存在阻碍畴壁移动的结构缺陷,厚度极薄,只有0.027mm,填充系数相应变小,只有0.75~0.8,电阻率很高,是硅钢板的3~6倍,硬度是硅钢片的5倍,非晶合金材料对应力特别敏感。

SH15-M-30/10,SH15-M-50/10,SH15-M-63/10,SH15-M-80/10,SH15-M-100/10,SH15-M-125/10,SH15-M-160/10,SH15-M-200/10,SH15-M-250/10,SH15-M-315/10,SH15-M-400/10,SH15-M-500/10,SH15-M-630/10,SH15-M-800/10,SH15-M-1000/10,SH15-M-1250/10,SH15-M-1600/10,SH15-M-2000/10,SH15-M-2500/10

非晶合金油浸式变压器结构特点:

利用导磁性能突出的非晶合金,来用作制造三相油浸式变压器的铁芯材料,***终能获得很低的损耗值。但它具有许多特性,在设计和制造中是必须保证和考虑的。主要体体现以下几个方面:

(1)非晶合金片材料的硬度很高,用常规工具是难以剪切的,所以设计时应考虑减少剪切量。

(2)非晶合金单片厚度极薄,材料表面也不是很平坦,则铁芯填充系数较低。

(3)非晶合金对机械应力非常敏感。结构设计时,必须避免采用以铁芯作为主承重结构件的传统设计方案。

(4)为了获得优良的低损耗特性,非晶合金铁芯片必须进行退火处理。

(5)从电气性能上。为了减少铁芯片的剪切量,整台产品的铁芯由四个单独的铁心框并列组成,并且每相绕组是套在磁路独立的两框上。每个框内的磁通除基波磁通外,还有三次谐波磁通的存在,一个绕组中的两个卷铁芯框内,其三次谐波磁通正好在相位上相反,数值上相等,因此,每一组绕组内的三次谐波磁通向量和为零。如一次侧是D接法,有三次谐波电流的回路,当在感应出的二次侧电压波形上,就不会有三次谐波电压的分量


性能特点:

非晶铁芯大大降低空载损耗——节能

变压器铁芯采用非晶合金带材卷制而成,空载损耗比S11降低65%左右。

低压线圈承受短路能力强——安全

变压器低压绕组绕制在硬纸筒上,增强了变压器承受短路的能力。

变压器免维护——方便

采用抗老化能力强的优质密封件,使变压器真正免维护。

绝缘性能高——稳定

采用杜邦NOMEX绝缘系统,耐热等级高,可达F级。

中能SH15非晶合金变压器供货方式

1.专车配送:运输时间:24小时。仅限范围:华中、西北、华北。

2.物流发货:货到验货付款,三天即可到达。涉及范围覆盖全国。

3.中铁运输:一般3-5天到;铁路覆盖区域,详情请来电咨询。

S(B)H15非晶合金变压器售后服务

一年三包:自购买日起,出现任何质量问题,一年内包退、包换、保修。

终身维修:根据承诺,派相关技术人员进行维护,维修服务!
