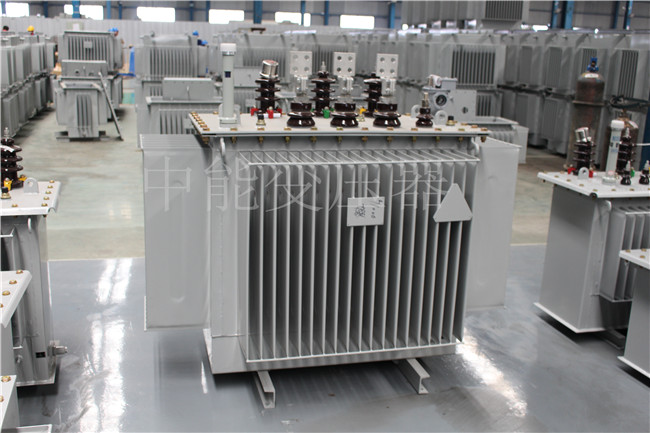

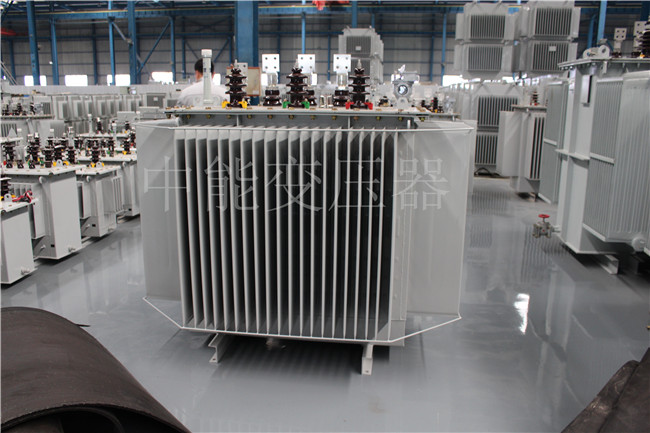

S22油浸式变压器 一级能效 NX1

　　S22变压器是一款新型的一级能效油浸式变压器，以下是关于它的详细介绍：

　　1. 基本型号与含义

　　- “S”代表油浸式，“22”通常与变压器的设计、冷却方式或性能等级有关，具体含义需参照制造商说明。其型号一般包含S22前缀，后跟容量标识，如S22-2500KVA-NX1，其中2500KVA代表额定容量，NX1表示符合一级能效标准。

　　2. 主要参数范围

　　- 额定容量：覆盖30kVA至2500kVA(部分资料提到可达31500KVA)，满足从小型到中大型的电力需求。

　　- 额定电压：常见配置包括10KV/0.4KV、6KV/0.4KV等，适用于不同电网接入点;也有35KV等更高电压选项。

　　- 相数与频率：三相，50Hz，符合中国及大多数国家的电力系统标准。

　　- 冷却方式：支持AN(自然风冷)和AF(强迫风冷)，根据功率和使用环境灵活选择。

　　- 绕组连接组标号：常见的有Yyn0或Dyn11，影响电压输出和相位关系。

　　- 短路阻抗：通常在4%至6%之间，关乎短路电流和保护设备的选择。
